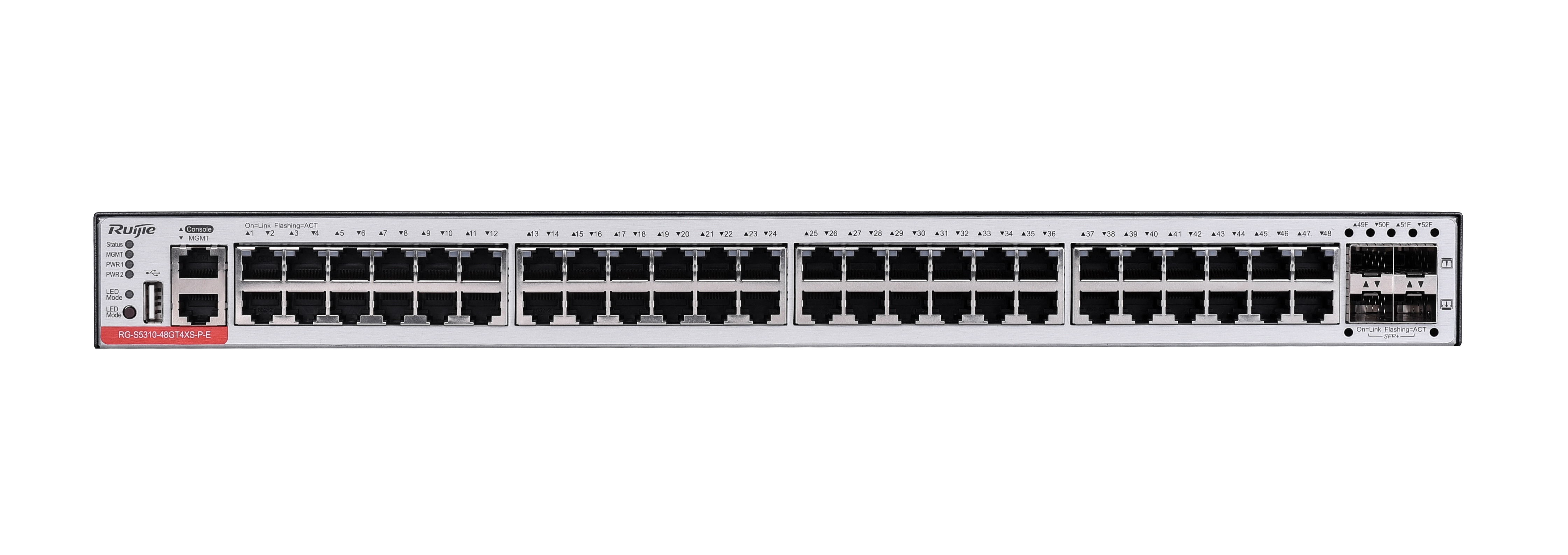

Ruijie RG-CS83-48GT4XS-PD (RG-S5310-48GT4XS-P-E) - PoE+

Ruijie RG-CS83-48GT4XS-PD (RG-S5310-48GT4XS-P-E) je next-gen switch nové generace, který nabízí výjímečný výkon a vylepšené zabezpečení. Díky implementaci špičkového hardware a nejnovějšího modulárního operačního systému Ruijie RGOS12.X nabízejí tyto přepínače lepší kapacitu, výkonější hardware a snadnější uživatelské ovládání. Správa pomocí Ruijie Cloud.

Porty:
48x 10/100/1000 BASE-T
SFP/SFP+:
4x 1G/10GBASE-X SFP+
PoE:
1480W
Napájení:
2x redundantní napájení
Klíčové vlastnosti Ruijie RG-CS83-48GT4XS-PD
  • 48 portů Gigabit Ethernet s PoE+ a čtyři 10G optické porty SFP+ pro uplink
  • Vyhovuje standardům IEEE 802.3af a IEEE 802.3at, podporuje napájení PoE+
  • Vícenásobná ochrana na hardwarové úrovni zajišťující nepřetržitý provoz zařízení
  • Podpora virtualizační technologie VSU
  • Routovací protokol třetí vrstvy pro přizpůsobení se více službám a efektivní a bezpečný přenos informací
  • Monitorování a zabezpečení sítě v reálném čase, podpora CPP a NFPP pro zajištění nepřetržité a robustnosti sítě
  • Podpora funkcí SNMP, RMON, Syslog, USB
  • Více metod správy, jako je CLI, webová správa, Telnet, Ruijie Cloud atd.


Layer 3 Gigabit PoE+ přístupový switch Ruijie RG-CS83-48GT4XS-PD

Switch je navržený jako přístupový s čtyřmi 10G uplinkovými optickými porty SFP+ pro přenos dat a rychlejší akceleraci a 48 gigabitových adaptivních ethernet portů s PoE+, poskytuje vysokorychlostní připojení, vysokou účinností, ovladatelností a vícenásobnou spolehlivostí na úrovni zařízení a propojení pro stabilní výkon sítě.

Produkty řady RG-CS83 plně podporují OpenFlow 1.3. Mohou spolupracovat s SDN řadičem vyvinutým společností Ruijie Networks, aby bylo možné snadno realizovat rozsáhlé sítě s dvou a třívrstvou architekturou. Podporuje hladký upgrade celé sítě na síť SDN Podporuje funkce řešení SDN, jako je řízení přístupu a vizualizovaný provoz a údržba, což výrazně zjednodušuje správu sítě a snižuje náklady na údržbu.





Snadná a jednotná správa - jednodušší a snadnější O&M

Řada RG-CS83 plně podporuje službu Ruijie Cloud, která pomáhá uživatelům spravovat a ovládat zařízení a sítě. Umožňuje monitorovat síť, provádět konfigurace zařízení nebo dálkově ovládat zařízení.Přehled všech zařízení, Online zero configuration, vzdálený restart a diagnostika, alarmy.

Switche podporují protokol Simple Network Management Protocol (SNMP), Remote Network Monitoring (RMON), Syslog, Sampled Flow (sFlow), zálohování protokolů a konfigurace pomocí USB flash disků pro běžnou diagnostiku a údržbu sítě. Správci mohou také používat CLI, webovou správu a Telnet a další metody pro pohodlnou správu a údržbu zařízení.

Switche podporují rozhraní OpenFlow a NETCONF, která switchům umožňují prostřednictvím upgradu podporovat softwarově definovanou síť (SDN). To podstatně snižuje náklady na údržbu sítě a zároveň výrazně zjednodušuje správu sítě.

Vícenásobná ochrana na hardwarové úrovni zajišťuje nepřetržitý provoz zařízení a stabilní síť

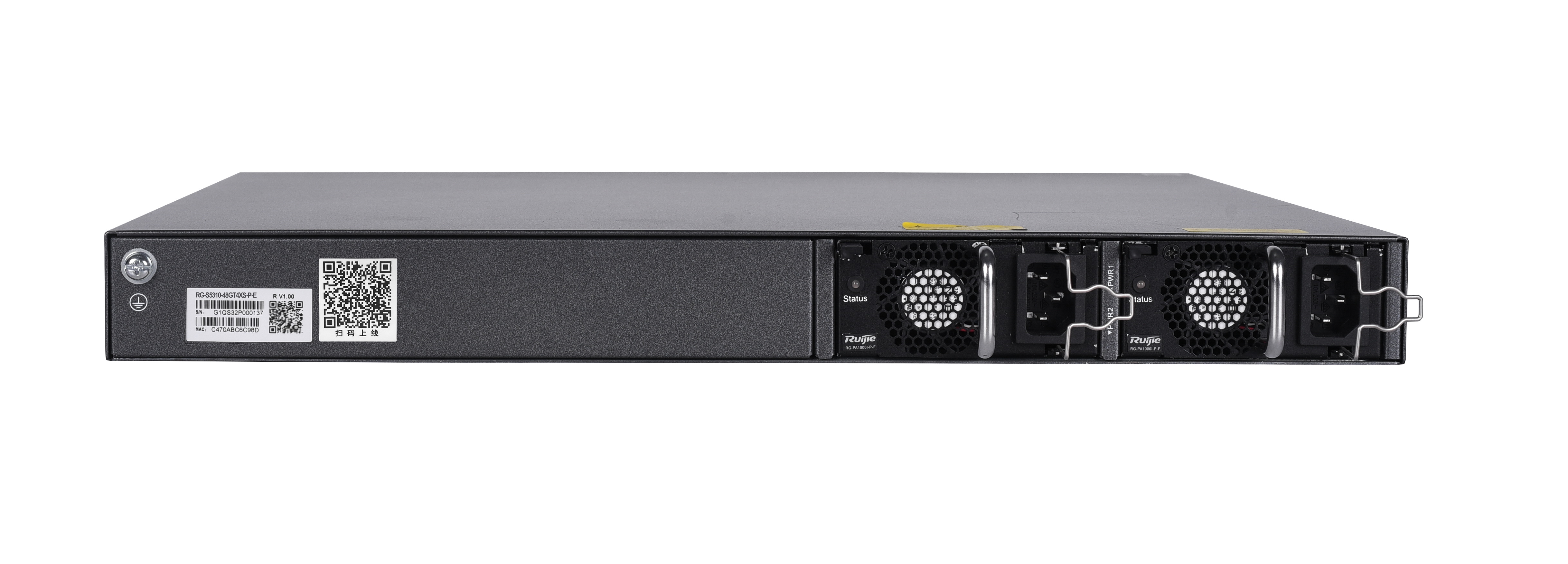

Přepnutí napájení během několika sekund v případě výpadku, výměna napájecího zdroje bez odpojení od sítě, což poskytuje dvojitou ochranu LAN.






Ochrana CPU

V síťových prostředích se šíří různé útočné pakety, které mohou způsobit vysoké využití procesoru a negativně ovlivnit výkon switche a dokonce způsobit i potíže se správou. Za tímto účelem musí být CPU chráněn a to znamená, že pro různé příchozí pakety musí být provedeno řízení provozu a zpracování založené na prioritách.

Flexibilní síťový výkon díky virtualizační technologii VSU

Switche podporují službu VSU, ve které je připojeno více fyzických switchů virtualizováných do jednoho logického switche. Switche používají stejnou IP adresu, proces Telnet a rozhraní příkazového řádku (CLI) pro správu a podporu automatické kontroly verzí a automatické konfigurace. Uživatelé tak spravují pouze jedno logické zařízení. Agregační linky lze nastavit mezi 10G rozhraními s maximální složenou šířkou pásma 40 Gbps.


Zjednodušená správa
Správci mohou spravovat více switchů jednotným způsobem, aniž by se museli připojovat ke každému přepínači kvůli konfiguraci a správě.
Zjednodušená topologie sítě
VSU slouží jako switch a připojuje se k periferním zařízením prostřednictvím agregovaných spojů. Proto neexistuje žádná smyčka na L2 vrstvě a protokol MSTP (Multiple Spanning Tree Protocol) není nutné konfigurovat.
Vysoká škálovatelnost
Uživatelská zařízení lze přidávat do virtualizované sítě nebo z ní odebírat způsobem „hot swap“, aniž by to ovlivnilo normální provoz ostatních zařízení.



Obnova chyb během milisekund

VSU se připojuje k periferním zařízením prostřednictvím agregovaných spojení. Pokud dojde k poruše jednoho zařízení nebo členského spojení ve VSU, data a služby lze přepnout na jiný členský odkaz během pouhých 50–200 milisekund.


Vysoký výkon a škálovatelnost

Ruijie RG-CS83 výborně splňuje požadavky na nasazení konvergenční vrstvy velkých podnikových a kampusových sítí nebo základní vrstvy středních a malých sítí. Switche poskytují velkou vstupní kapacitu, která je dvakrát nebo třikrát větší než agregační switche stejné třídy.

NFPP
Network Foundation Protection Policy (NFPP) poskytuje ochranu proti DoS útokům.
Vazba IP/MAC
Implementujte flexibilní vazbu portu nebo systému na IP adresu a MAC adresu uživatelů, čímž přísně omezíte přístup uživatelů na port nebo k celému systému.
DHCP snooping
Povoluje DHCP odpovědi pouze z důvěryhodných portů; na základě DHCP naslouchání a dynamického sledování ARP a kontroly IP adresy uživatele zabráníte podvodným ARP paketům a podvodům se zdrojovou IP adresou.
Secure Shell a SNMPv3 a NFPP
Kryptografický síťový protokol Secure Shell (SSH) a protokol Simple Network Management Protocol v3 (SNMPv3) zajišťují zabezpečení informací o správě.



Energetická účinnost

Řada RG-CS83 využívá hardwarovou architekturu nové generace a také pokročilý energeticky účinný obvod a komponenty, což výrazně šetří energii a snižuje hluk. Celá řada je vybavena axiálními ventilátory s proměnnými otáčkami, které inteligentně řídí otáčky ventilátoru na základě okolní teploty, což snižuje spotřebu energie a hluk a zároveň zajišťuje stabilní provoz zařízení.





Výkonné PoE+ pro nápajení všech typů zařízení

Switche řady RG-CS83 dokáží detekovat a pokytovat potřebné napájení PoE pro různé typy koncových zařízení. Poskytuje výkon 15,4W pro zařízení kompaktibilní s IEEE 802.3af a 30W pro IEEE802.3at zařízení.





Typické zapojení



Srovnání parametrů switchů Ruijie řady RG-CS83 s PoE

  RG-CS83-24GT4XS-PE RG-CS830-48GT4XS-PE RG-CS83-24GT4XS-PD  RG-CS83-48GT4XS-PD

Počty portů 24× 10/100/1000Base-T Ethernet ports with auto-negotiation, 4× 10GE/1GE SFP+  ports 48× 10/100/1000Base-T Ethernet ports with auto-negotiation, 4× 10GE/1GE SFP+  ports 48× 10/100/1000Base-T Ethernet ports with auto-negotiation, 4× 10GE/1GE SFP+  ports 48× 10/100/1000Base-T Ethernet ports with auto-negotiation, 4× 10GE/1GE SFP+  ports
PoE PoE+, 370W PoE+, 405W PoE+, 740W PoE+, 1480W
VSU 4 switche 4 switche 4 switche 4 switche
Porty pro správu 1× RJ45 Console, 1× USB port, 1x MGMT 1× RJ45 Console, 1× USB port, 1x MGMT  1× RJ45 Console, 1× USB port, 1x MGMT 1× RJ45 Console, 1× USB port, 1x MGMT
Rychlost přeposílání paketů 96 Mpps/126 Mpps 132 Mpps/166 Mpps 96 Mpps/126 Mpps 132 Mpps/166 Mpps
Spínací kapacita 336 Gbps/3,36 Tbps 432 Gbps/4,32 Tbps 336 Gbps/3,36 Tbps 432 Gbps/4,32 Tbps
Napájení 1 pevný napájecí modul 1 pevný napájecí modul Redundance výkonových modulů 1+1 Redundance výkonových modulů 1+1
Napájecí moduly integrovaný integrovaný 2x RG-PA600I-P-F nebo 2x RG-PA1000I-P-F 2x RG-PA600I-P-F nebo 2x RG-PA1000I-P-F



Přehled parametrů Ruijie RG-CS83-48GT4XS-PD

Ruijie RG-CS83-48GT4XS-PD

48x 10/100/1000BASE-T
4x 1G/10G SFP+
1 MGMT port, 1 console port, and 1 USB port, compliant with USB2.0 standard
48x PoE+ 1480W, IEEE 802.3af and 802.3at power supply standards, Automatic and energy saving power supply management, mode Uninterrupted power supply in hot start mode, Scheduled powering on /off PoE ports on the basis of time policy Port priority

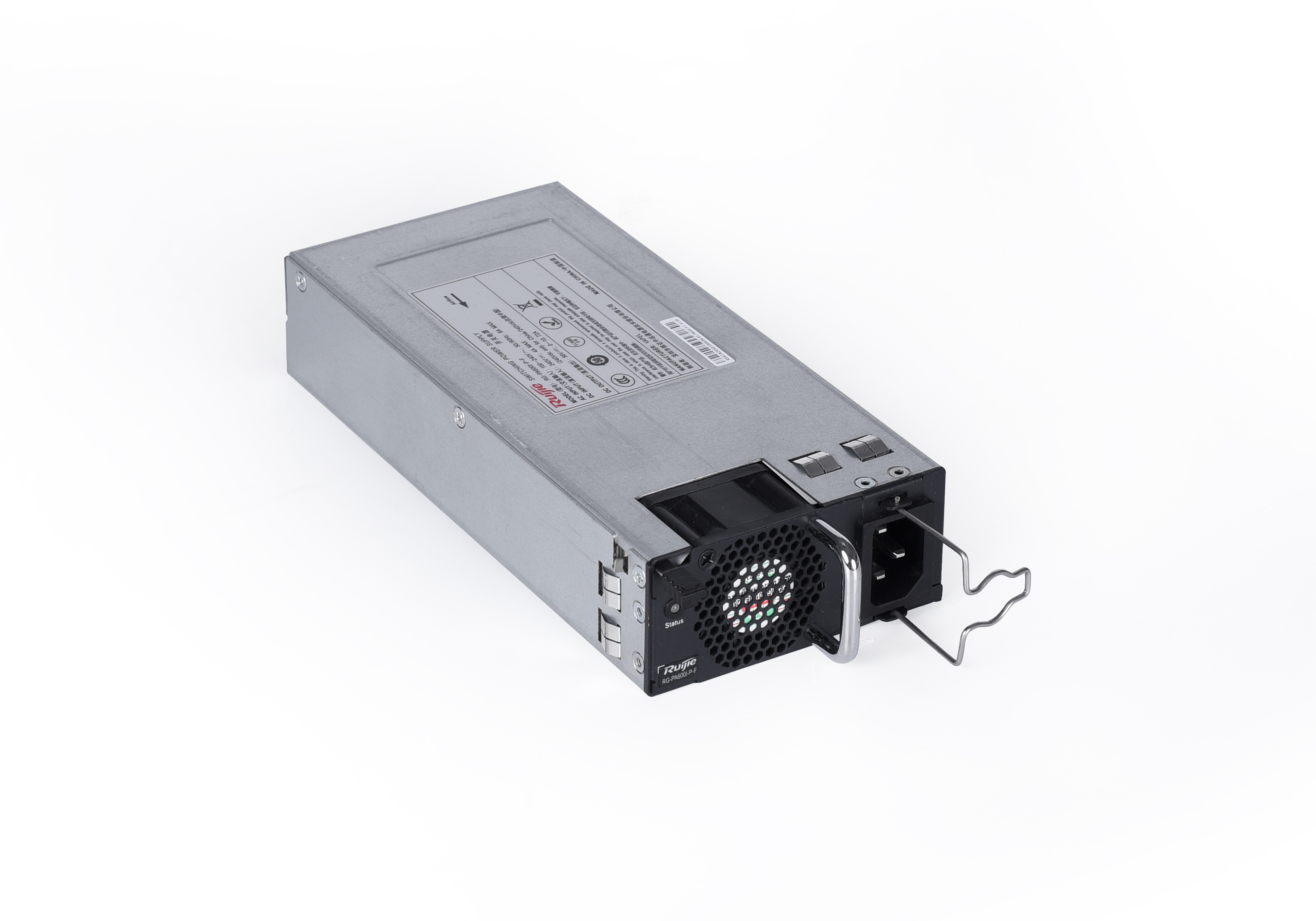

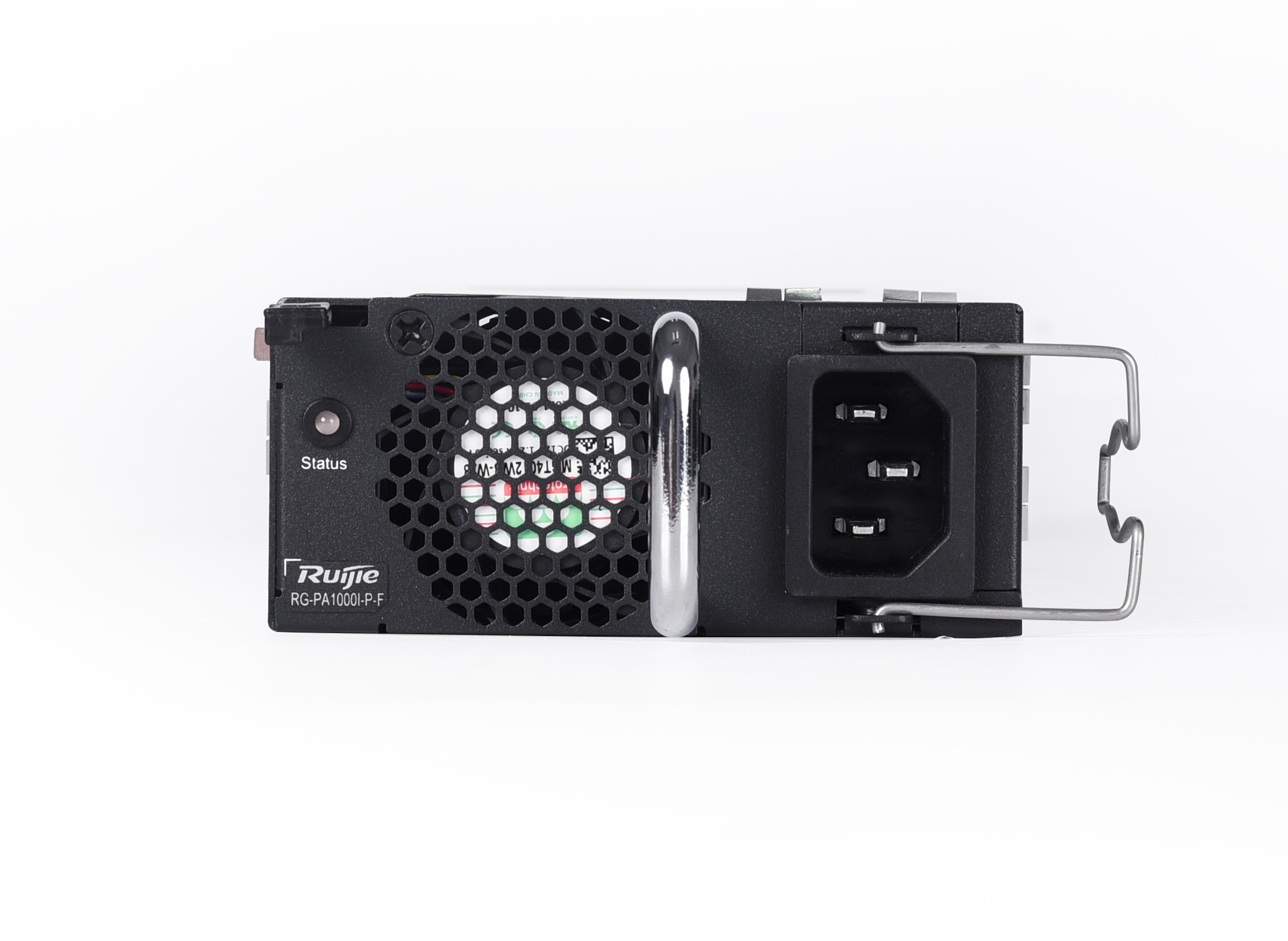

2x napáejcí zdroj RG-PA600I-P-F: 370W(Dual 740W), RG-PA1000I-PF: 740W (Dual 1480W)
Vestavěný ventilátor s regulací otáček a alarmem
Switching kapacita až 672 Gbps / 6,72 Tbps
ACL - Standard IP ACLs (IP-based hardware ACLs), Extended IP ACLs (hardware ACLs based on IP addresses or TCP/UDP port IDs), MAC-based extended ACLs (hardware ACLs based on source MAC addresses, destination MAC, addresses, and optional Ethernet type), Time-based ACLs, Expert-level ACLs (hardware ACLs based on flexible combinations of the VLAN ID, Ethernet type, MAC address, IP address, TCP/UDP port ID, protocol type, and time), ACL 80, IPv6 ACLs, Global ACLs, ACL redirection
QoS - Port traffic identification, Port traffic rate limiting, 802.1p/DSCP/ToS traffic classification, Eight priority queues per port, SP, WRR, SP+WRR, RED/WRED queue  cheduling mechanisms
VLAN - 4K 802.1q VLANs, Port-based VLAN, MAC-based VLAN, Protocol-based VLAN, Private VLAN, Voice VLAN, QinQ, IP subnet-based VLAN, GVRP
Link Aggregation - AP, LACP, Flow balance
Spanning Tree Protocols - Spanning Tree Protocol (MSTP) Instances 65
DHCP -  DHCP server, DHCP client, DHCP snooping, DHCP relay, IPv6 DHCP snooping, IPv6 DHCP client, IPv6 DHCP relay
Multiple Spanning Tree Protocol (MSTP) Instances - 64
Maximum Aggregation Port (AP) - Up to 128 (max. 8 ports per group)
ERPS G.8032 v1/v2, Sing-ring, Tangent-ring, Intersecting-ring, Load balancing, compatible with products of this protocol
IP Routing - IPv4/IPv6 static routing, RIP, RIPng, OSPFv2, OSPFv3, BGP, and, ISIS Routing policy
Security - The following are supported: 3-tuple binding (IP address, MAC address, and port) 3-tuple binding (IPv6 address, MAC address, and port) Filtering of invalid MAC addresses, Port- and MAC-based 802.1x authentication MAB authentication, Portal authentication and Portal 2.0 authentication, ARP-check DAI,  ARP packet rate limiting, Gateway ARP spoofing prevention, Broadcast storm suppression, Hierarchical management of administrators and password protection RADIUS and TACACS+, AAA (IPv4/IPv6) for device login management, SSH and SSH V2.0, BPDU guard, IP source guard, CPP, and NFPP, Port protection
Management Features - SNMPv1/v2c/v3, CLI(Telnet/Console), RMON(1, 2, 3, 9), SSH, Syslog, NTP/SNTP, Web, CLI(Telnet/Console), RMON, SSH, Syslog/Debug,  NTP/SNTP, FTP, TFTP, Web, and sFLOW
Mirror - One-to-one mirroring, many-to-one mirroring, and one-to-many, mirroring RSPAN, Flow-based local and remote mirroring
VSU (Virtual Switch Unit) - support (up to 4 stack members), Local stacking and remote stacking, Inter-chassis link binding in a stack, Virtualization via standard service interfaces
Zero Configuration CPE WAN Management Protocol (CWMP(TR069))
MTBF (hodin):  >200K
Napájení AC input: 100 V to 240 V, Frequency: 50/60 Hz
Rozměry: 442 mm × 420 mm × 43,6 mm
Hmotnost: 4,6 kg
Pracovní teplota: 0°C až +45°C, Vlhkost: 5% až 95%
Příkon: ≤ 1570 W
